混合型塑膠跑道施工方案性能特點
1、適用于各級各類學校及專業體育場、田徑場跑道、半圓區、輔助區，全民健身路徑，室內體育館訓練跑道，游樂場道路鋪面，室內外跑道。

2、可鋪裝于瀝青混凝土基礎和水泥混凝土基礎上。

二、質量標準
1、中華人民共和國國家標準《塑膠跑道》（GB/T14833-93）；2、中國田協評審的《國際田徑協會聯合會田徑場地設施標準手冊》（人民體育出版社2003年3月版）和中國田協審定的《田徑競賽規則2002-2003》進行設計和施工。
三、基礎驗收：
1、塑膠運動地面的基礎可分為瀝青混凝土基礎和水泥混凝土基礎。
2、瀝青混凝土基礎要密實、堅實、平整、表面粗糙、無裂隙、無碾壓痕跡。
3、水泥混凝土基礎是平整、堅硬、表面粗糙、無返砂現象、不能出現斷裂和細縫；表面不能有浮出的水泥粉，水泥混凝土標號達到砼C-25檢驗標準。
4、平整度的測量，用三米直尺于基礎平面任意一點測量時無3mm以上的凹陷，或用1米直尺測量無1mm以上的凹陷為合格。
四、所需材料及使用配比：
序號
材料名稱
使用配比
備 注
1
‘點球’防水底漆
水泥混凝土基礎專用
2
‘點球’PU底膠
A組:B組=1:4
與黑顆粒配套使用
3
黑顆粒(Ф2-4)
與PU底膠配套使用
4
‘點球’跑道噴涂面漆
A組:B組=1:2.5
紅 綠 藍色
5
EPDM顆粒(Ф1-2)
與跑道噴涂面漆配套使用
6
‘點球’劃線漆
A組:B組=1:2
白 黃色
7
催化劑
A組份的4-8%
與PU底膠、跑道噴涂面漆配套使用
8
輔助材料
環保二甲脂、環保催化劑、鹽酸等
五、現場具體操作
5.1、施工步驟
（1）、13mm噴涂型塑膠跑道鋪設施工工藝是采用兩步施工法進行鋪設的。
底層PU底膠混合黑顆粒層，攤鋪厚度為10毫米，將其固化后，在上面再噴涂厚度為3毫米的EPDM顆?；旌螾U膠液層。（注：若現場場地高低凹凸不平，則攤鋪厚度需以現場場地情況為基準決定厚度，以保證攤鋪完成后的平整度）。
（2）、工藝簡圖：
清掃場地 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面漆配料 → 混合攪拌 →面漆噴涂→ 測量畫線 → 竣工。
5.2、施工方案說明
A、施工前準備
(1)、施工隊進場后，首先清點所有材料的品種及數量，列出清單，并交監理簽字。
(2)、檢查攪拌機、推料車等機械設備是否運轉正常，發現問題及時修理。準備好施工用的工具，按施工圖紙要求的厚度調試好機器的及它的厚度。對現場的材料進行抽查檢驗，每個批號做一塊測試試片。發現材料變質、變色應停止使用。如有沉淀，使其均勻。
(3)、按照工程情況合理分好施工板塊，測量出施工線的位置，放好施工線。
(3)、配料人員要認真清點原材料的品種、型號，確認與施工現場所需材料相同，才能將材料堆上放料架，排列整齊，桶口向下備用。
(4)、放料時先用開桶扳手緩慢擰動桶口，放出桶內氣體，再打開桶口，將膠液放入干凈的倒料桶內。
(5)、AB組份混合配比時，要先將A組份倒入干凈的攪拌桶內，再按配方要求倒入比例的B組份。倒料時AB組份任何一種膠液都要倒入攪拌桶底部中心位置，不能拖掛、飛濺，殘留到攪拌桶的邊緣，以免生膠倒入施工現場，造成惡果。
(6)、將攪拌桶推入攪拌機進行攪拌，操作攪拌機作上下運動，特別要保證攪拌桶底部的膠液攪拌均勻。待AB組份攪拌均勻后加入配方定量的催化劑，繼續攪拌，待均勻后再加入黑顆粒進行攪拌，均勻后，停止攪拌，此膠液方可送入施工現場進行鋪設。整個攪拌過程時間不可過短或過長，一般底膠在2～3分鐘左右，噴涂面漆在1～2分鐘為好。并做好配料桶次的記錄，以便統計材料的用量。
(7)、配料過程中要按照配方執行配料，任何人不得更改AB組份配比，不得加入任何溶劑或任意加減催化劑數量。
(8)、配料過程中AB組份膠液要隨用隨放，暫停施工時膠液曝露在空氣中的時間不能超過45分鐘，超過時間應將膠液倒回原包裝桶內。
(9)、配料速度要準確、快捷，保證施工地點用膠量，使其不能有過長的間隙，以免出現成膠時間間隔太大，影響外觀質量。
(10)、配料過程中所有油桶要倒料干凈，不得存留過量的膠液，以免浪費材料。A組份油桶存料不得大于0.8kg，底膠B組份油桶不得大于3kg，噴涂面漆B組份桶不得大于2kg。
(11)、施工完畢將原材料空油桶上的膠液擦洗干凈，封好桶口，退回公司生產車間。
(12)、配料結束后認真清理現場衛生，將剩余的AB組份倒入原包裝桶內，密封保存。并將攪拌機和原材料做好防雨水措施。
B、底膠鋪設：
(1)、鋪設底膠之前先將地基基礎清掃干凈，準備好施工用的工具，按施工圖紙要求的厚度制定刮板或刮耙的標尺。
(2)、按照工藝線要求測量出施工線的位置，放好施工線。施工線的誤差不大于2mm。
(3)、鋪設底膠時可視場地情況不測量施工線，將刮板訂好標尺后，由場地一側開始，按場地寬度一次性刮膠。刮膠過程中要保持刮膠液的厚度一致，接邊、接頭無痕跡。
(4)、底膠鋪設這前，先將地基基礎凹陷嚴重的位置用底膠加黑顆粒刮平，凸起的位置將其打掉使其平整。
(5)、底膠鋪設過程中，刮膠人員要保證刮板行走速度均勻，膠液濃度一致，修邊人員要?jiǎng)幼魇炀?，及時對露底、凹陷處進行補膠，凸起的部位刮平，邊緣整齊平整。修邊人員不少于兩名。
(6)、膠液攤鋪過程中，要不停的消泡，直至消泡完全為止，膠內如有雜物要及時清除，確保膠面干凈平滑，無釘鞋痕跡。消泡人員不少于兩名。
(7)、鋪設的底膠成膠后，對全場進行檢查，發現氣孔、邊緣不整齊或有凹凸之處，要進行削割、打磨、補膠和修整處理，使其高出部位小于膠平面0.5mm，以保證面膠鋪設的厚度。

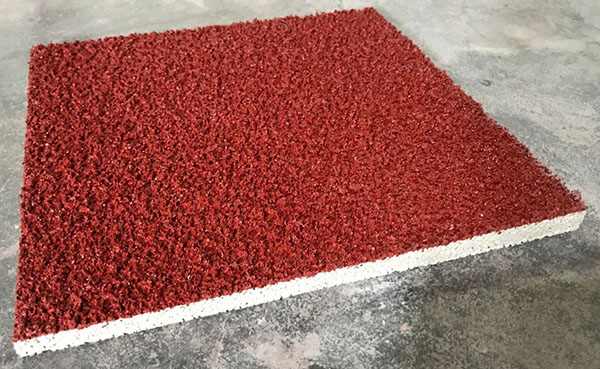

(8)、底膠鋪設過程中，每塊場地同步制做測試試片4塊，采取4個不同的方位取樣，以便對該場地檢測使用，規格為400mm×400mm，厚度與現場鋪設的厚度要求相同。
注：PU漿料在固化過程中會產生化學反應，化學反應過程中會產生氣體二氧化碳（化學氣泡），加上物料攪拌過程中也會帶入部份空氣（物理氣泡），故在PU漿料攤鋪完成后，還需進行消泡處理。
C、施工線：
(1)、施工線的測量要有專業人員使用符合國家標準的經緯儀，按工藝線要求為準進行測量。在寬度為50mm的工藝線中間測劃施工線，誤差小于5mm。
(2)、首先準確的測量施工線的點位，而后用墨線彈劃連接各點，成為清晰、準確的施工線。彎道施工線要制做和施工線相同的弧度板，然后以此板為標準連接彎道各點位，形成平滑、準確的彎道施工線。
(3)、施工線測劃完畢后要進行復查，復查結果誤差小于2/10000。如大于此誤差時應及時進行校正，確保施工線的準確性。
D、跑道面漆的噴涂：
（1）、待PU底膠層固化成形后，方可在其表面噴涂膠漿層（一般為紅色），其配比為：EPDM顆粒：跑道噴涂面漆=1：1。首先將跑道噴涂面漆漿料按比例配料加入適量的催化劑混合攪拌均勻，在攪拌過程中加入EPDM顆粒，EPDM顆粒粒徑要求選取一般在1-2mm左右。然后將漿料倒入專業噴涂器噴涂在PU底膠層表面，噴涂時可根據漆漿的稀綢度加入適量稀釋劑，噴涂次序均勻噴涂?jī)杀椤?br /> （2）、噴漆人員施工前要計算好漆液用量，每一桶漆液所噴漆的長度，做好標記，做到心中有數，合理利用材料。
（3）、運料動作要干凈、快捷，倒料時分多次倒下，桶邊的余料及時清理，保持桶外清潔，為噴噴人員創造良好的條件。
5.3、工藝線的測量、噴劃：
1、由技術部專業技術人員對場地進行測量，所使用的經緯儀、鋼卷尺等都需經過國家級檢測部門檢測合格的方可使用，準確計算溫改、尺改，確保測量的準確性，各標志線的位置距終點線的距離長度不允許出現負差，正差定小于1/10000。
2、硬度標準為邵A45—60。
3、橫向坡度不大于1/100，縱向坡度不大于1/1000。
4、平整度、橫向、縱向每3米為一測試點，用3米直尺測量無3mm以上凹面，或1米直尺測量無2mm以上的凹面為合格。測量直道時由起跑線一側向終點一側測量，彎道以半徑中心點為準向跑道做每5°一條放射線,每3米為一個標點進行平整度測量，不少于40個點。
5、將測量準確的標點用大頭針做好標記，每個點位之間的距離不超過1米。用噴線盒套入點線內進行噴漆。噴漆工按照“三槍”法噴涂油漆，即在噴線盒內噴漆時右邊一槍噴過，第二槍由左側噴回，中間噴一槍的方法，以保證所噴工藝線的色澤均勻，飽和油漆厚度一致，工藝線無虛邊，無鋸齒現象。
6、其它檢驗標準參照GB/T14833-93。
六、施工方案圖解
施工方案?jìng)?cè)面分析圖
施工現場實圖
--------------------------跑道噴線
--機械噴涂跑道面漆混合EPDM顆粒層
----------------跑道PU底膠層攤鋪
--做防水底漆（只針對水泥混凝土基礎）
-------修補原基礎缺陷部分
